| Technické ukazovatele |
|
|
| Výstupný výkon |
1700 |
W |
| Počet pólov |
10 |
P |
| menovité napätie |
220 |
Vak |
| Menovitá rýchlosť |
3000 |
r/min |
| Maximálna rýchlosť |
5000 |
r/min |
| Menovité krútiace moment |
5.4 |
Nm |
| Okamžitý maximálny krútiaci moment |
16.2 |
Nm |
| Menovitý prúd |
9 |
A (RMS) |
| Okamžitý maximálny prúd |
28.4 |
A (RMS) |
| Linka späť EMF |
39.3 |
V/KRPM |
| Koeficient krútiaceho momentu |
0.65 |
Nm/a |
| Moment zotrvačnosti |
9.584 |
KG.SQ.M.10-4 |
| Odpor |
0.338 |
ohm |
| Indukčnosť linky |
4.5 |
mh |
| Napätie |
24 V |
Vdc |
| Bŕzdný výkon |
23 |
W |
| Statický krútiaci moment |
15 |
Nm |
| Brzdový moment zotrvačnosti |
1.35 |
KG.SQ.M.10-4 |
| Váha |
8 |
Kg |
| Prvok spätnej väzby |
Voliteľný |
|
| Snímač teploty |
Nc |
|
| Funkčné vlastnosti |
|
| Pracovná doba |
Nepretržitý |
| Tepelný odpor |
Trieda F |
| Farba tela |
Čierny |
| Metóda chladenia |
Prirodzené chladenie |
| Úroveň |
V15 |
| Metóda pripojenia |
Priame pripojenie |
| Metóda inštalácie |
Inštalácia príruby |
| Excitačná metóda |
Permanentný magnet |
| Metóda ochrany |
Plne uzavretý, samovznanie IP65 (s výnimkou prenikania hriadeľa) |
| Metóda rotácie |
Rotácia proti smeru hodinových ručičiek (CCW), ako je vidieť z predĺženého konca hriadeľa motora |
Bezkonkurenčný výkon s pokročilými technickými ukazovateľmi
130

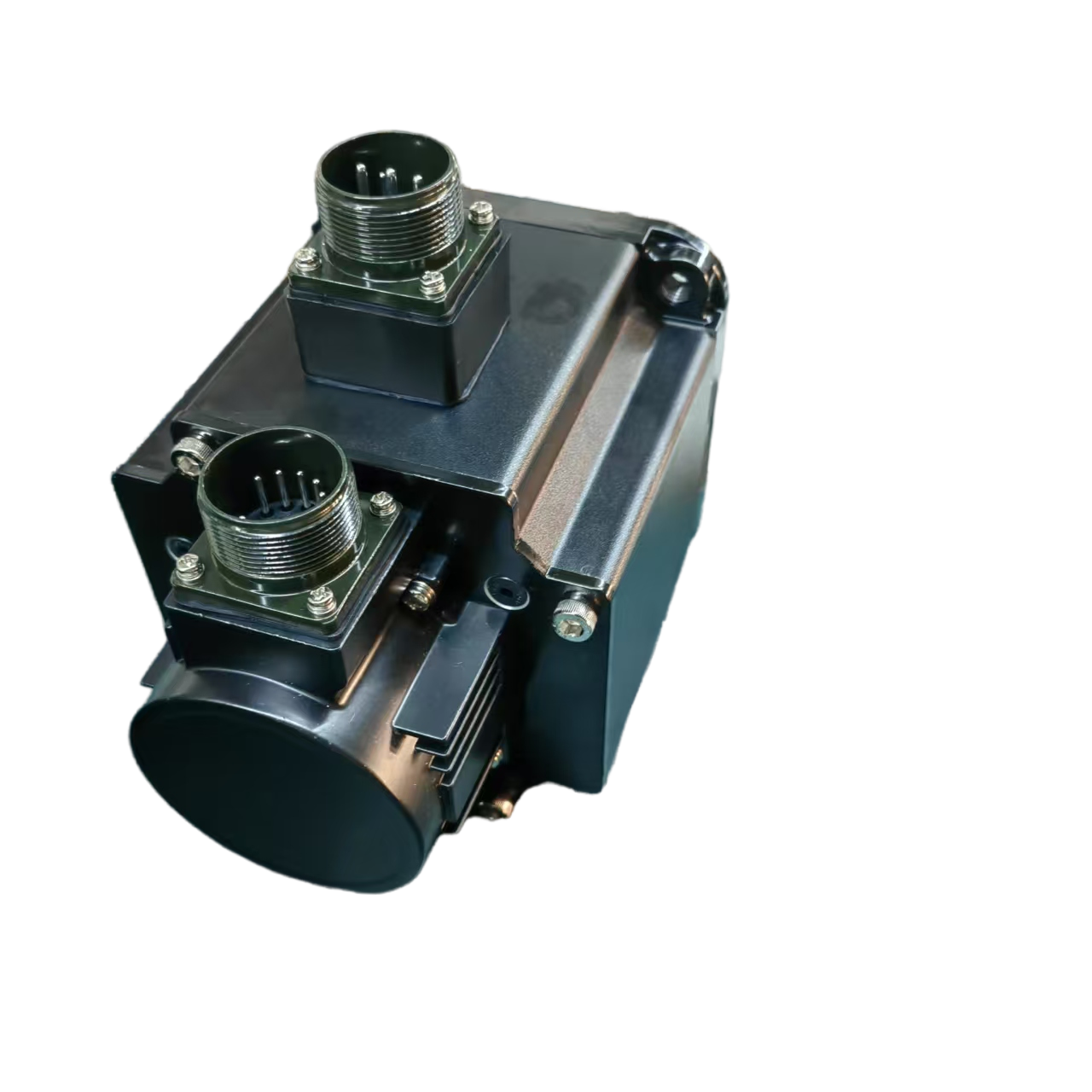

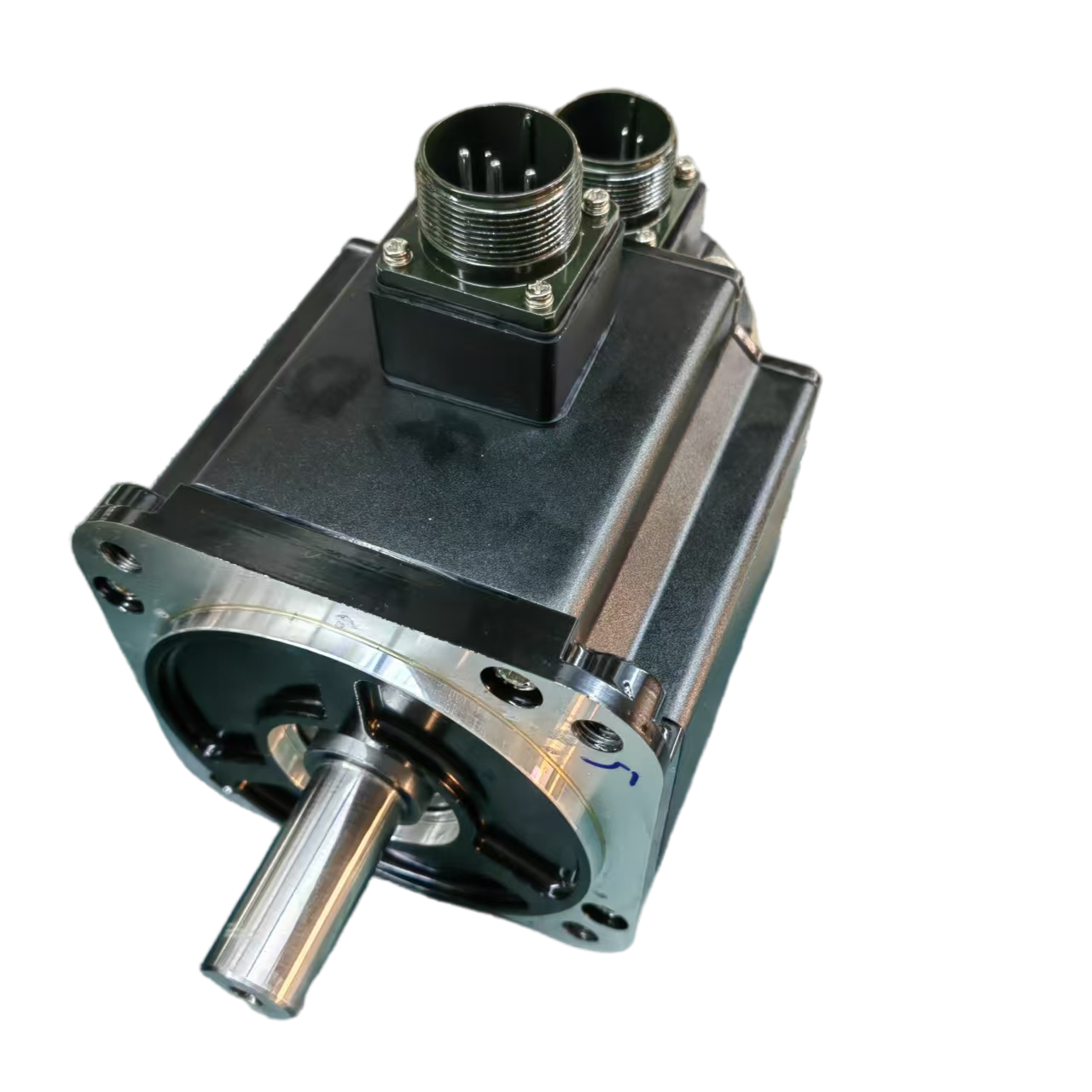

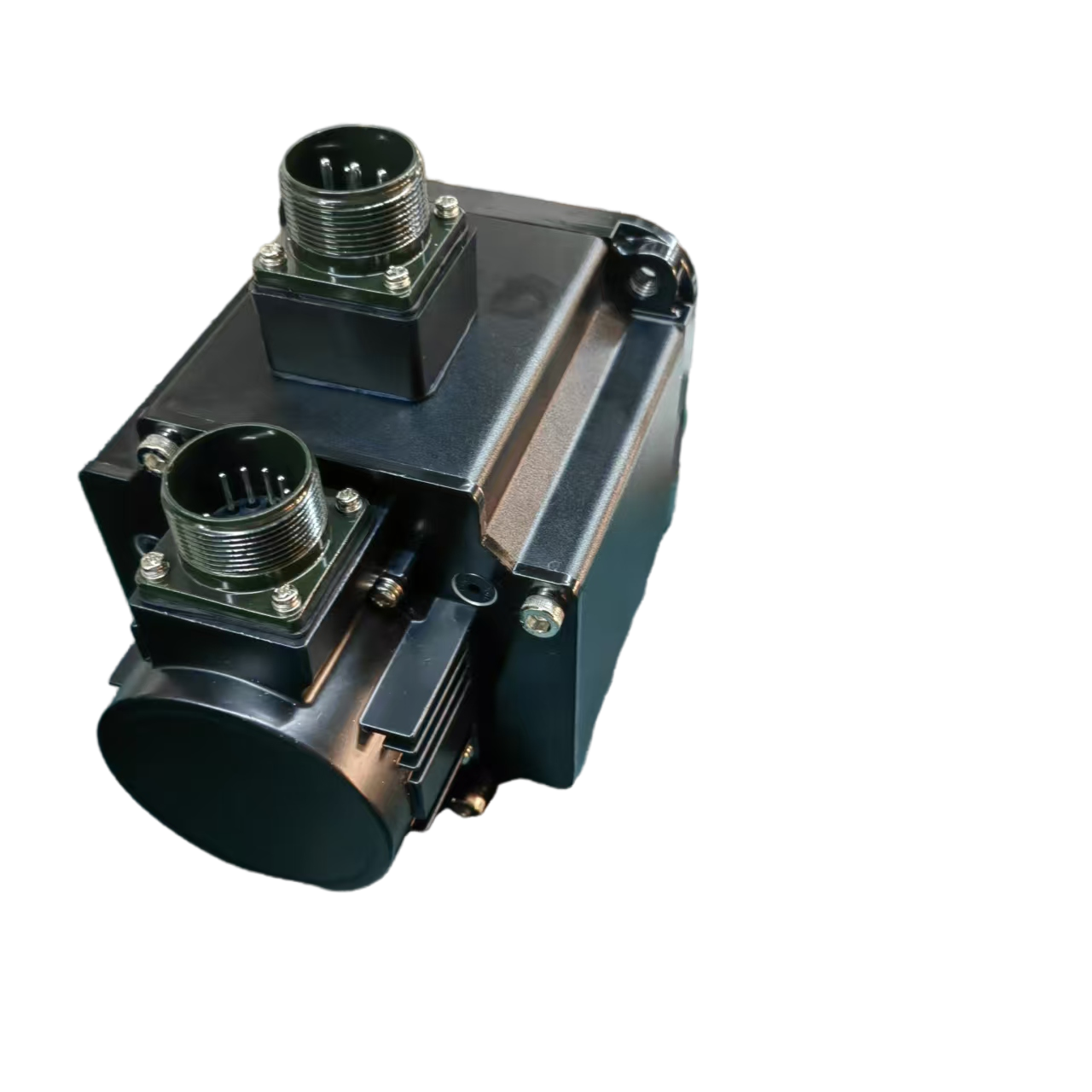

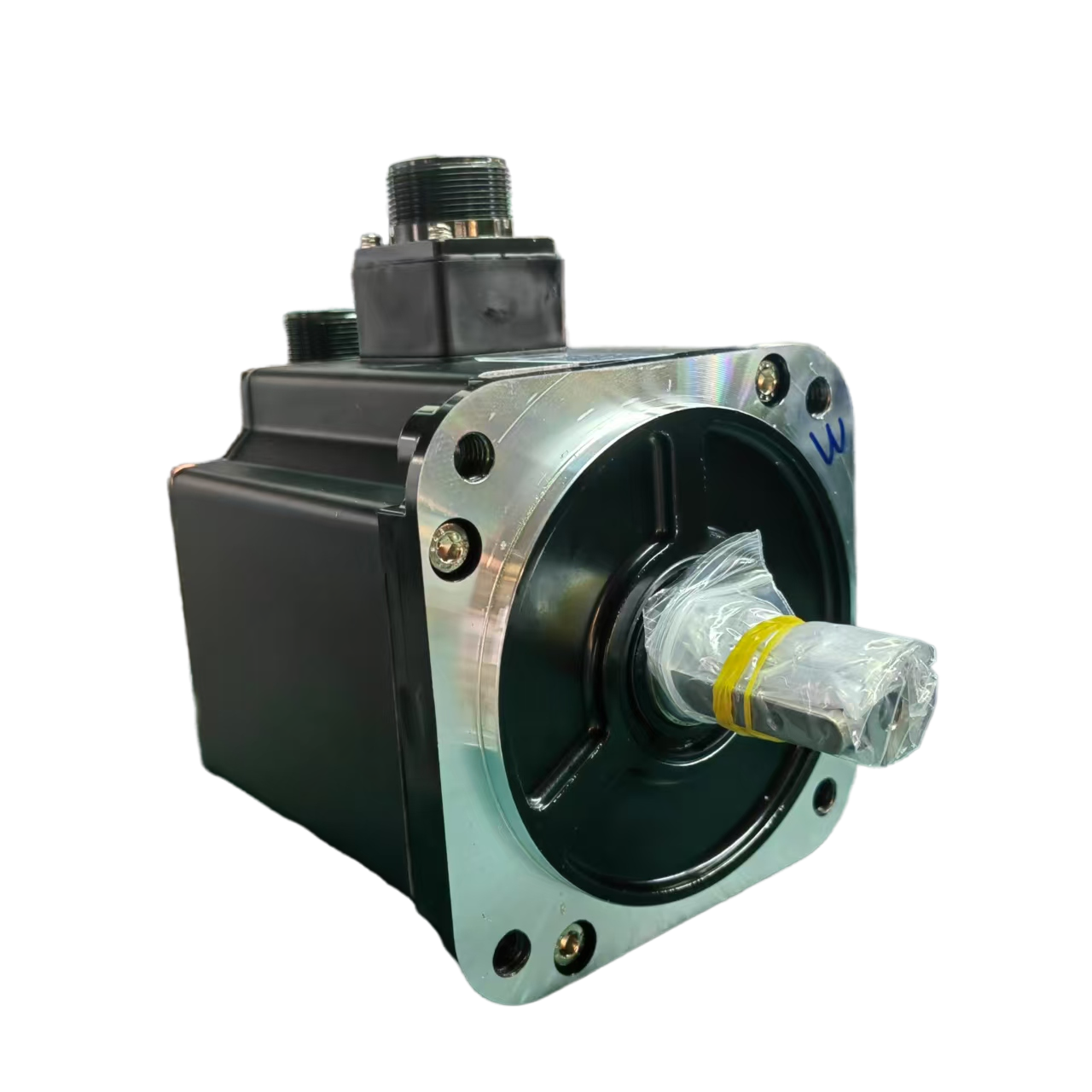

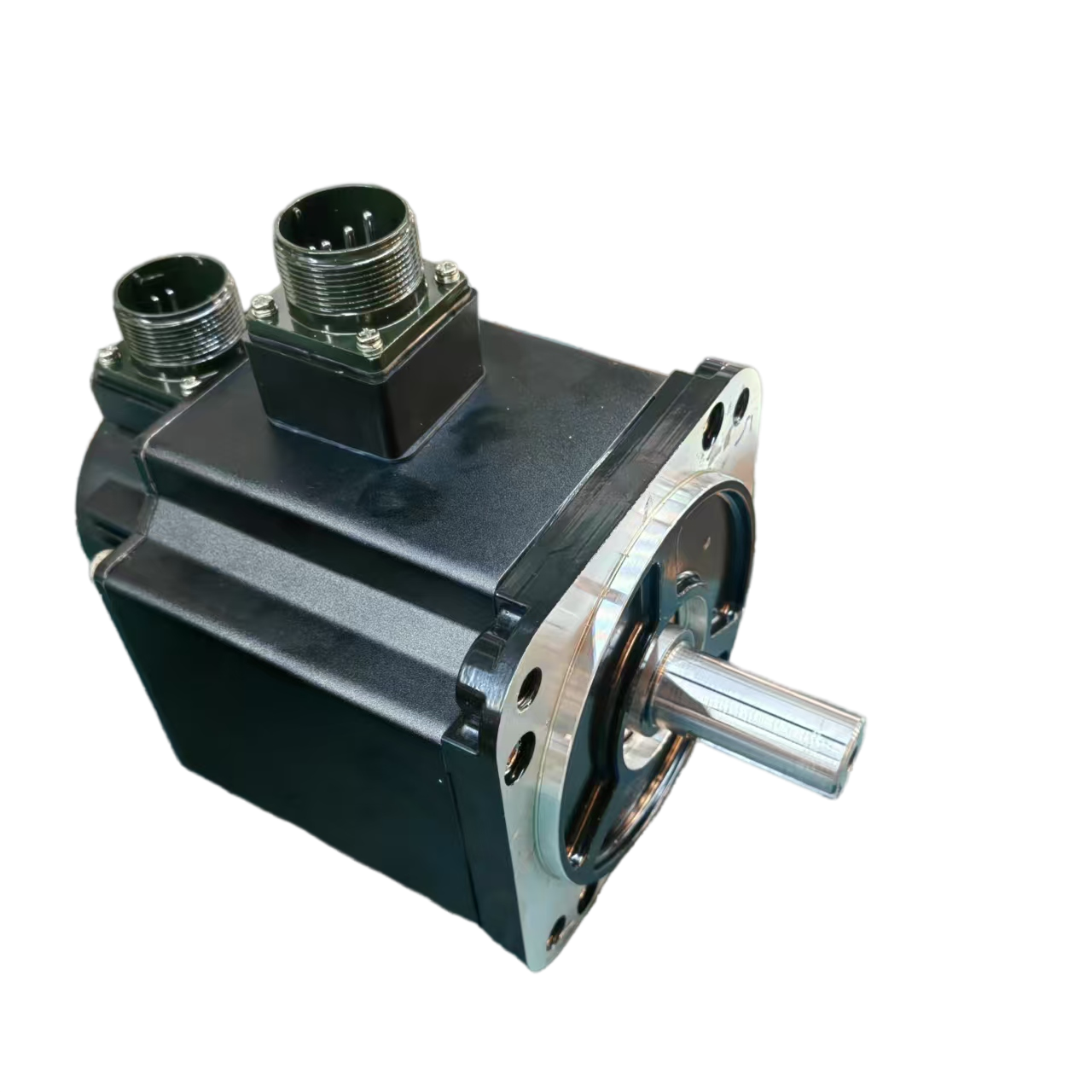

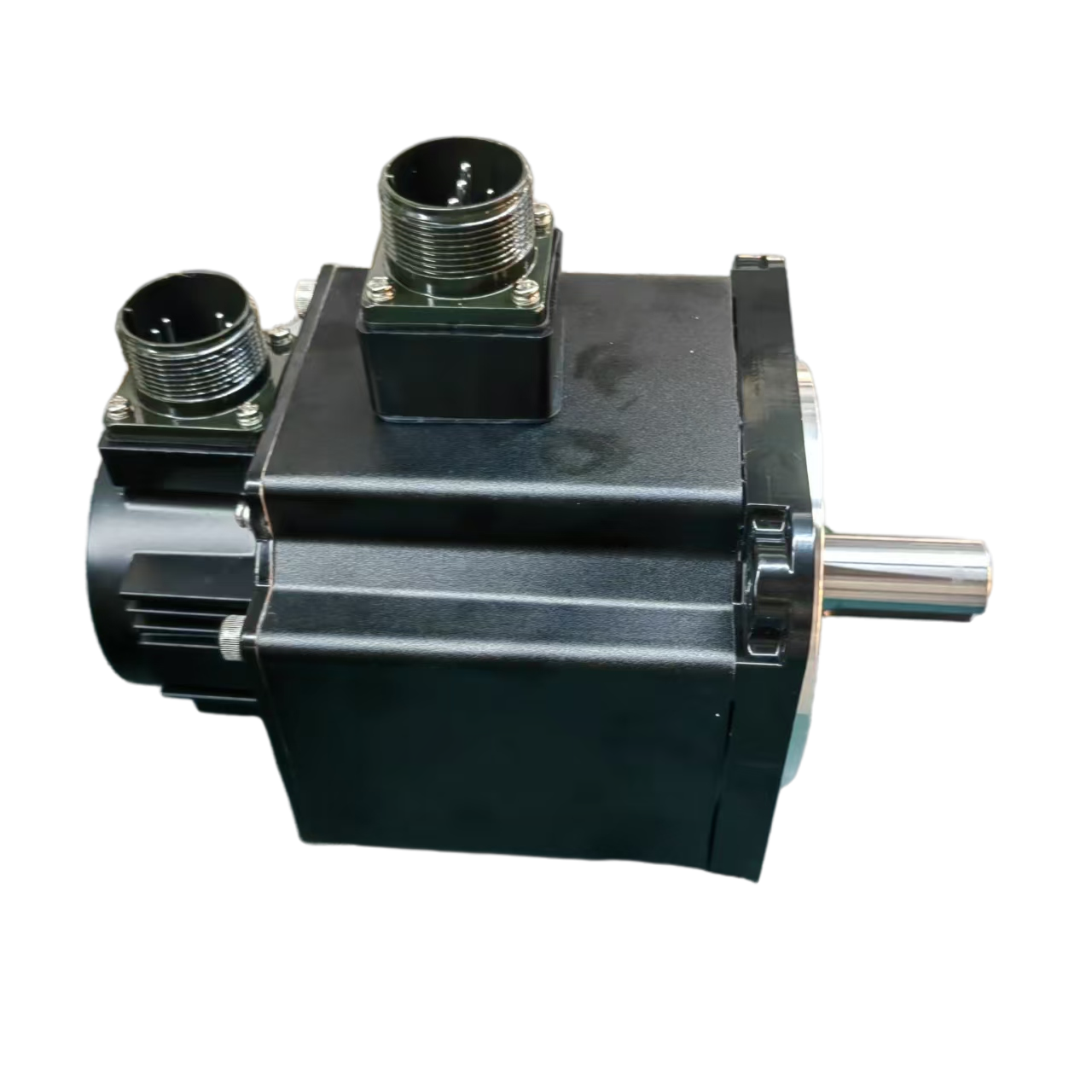

# 1700W 220V Servo Moto
R s brzdou z pohybu Tiger Motion stanovuje nový štandard v oblasti priemyselnej automatizácie. Tento motor Servo sa môže pochváliť menovitým výstupným výkonom 1700 W a prevádzkou pri menovitom napätí 220VAC, je navrhnutý tak, aby poskytoval konzistentný a spoľahlivý výkon. S menovkou rýchlosťou 3000 R/min a pozoruhodnou maximálnou rýchlosťou 5 000 R/min. Zabezpečuje rýchlu a efektívnu prevádzku, vďaka čomu je ideálna pre širokú škálu aplikácií, ktoré vyžadujú rýchlosť a presnosť.
Možnosti krútiaceho momentu motora sú rovnako pôsobivé. Ponúka menovitý krútiaci moment 5,4 nm a okamžitý maximálny krútiaci moment 16,2 nm, čo mu umožňuje ľahké manipulovať s ťažkými záťažami. Menovaný prúd 9 A (RMS) a okamžitý maximálny prúd 28,4 A (RMS) ďalej zvyšuje dodanie energie a zabezpečuje hladkú prevádzku aj za náročných podmienok. Čiara späť EMF 39,3 V/KRPM, koeficient krútiaceho momentu 0,65 nm/a a okamih zotrvačnosti 9,584 kg.sq.m.10-4 prispieva k jeho presnej kontrole a reakcii, čo z neho robí najvyššiu voľbu pre aplikácie, ktoré si vyžadujú vysokú presnosť.
Komplexné funkčné funkcie pre rôzne aplikácie
Tento motor Servo je dodávaný s množstvom funkčných funkcií, vďaka ktorým je vhodný pre rôzne priemyselné a automatizačné aplikácie. Vstavaná brzda s menovitým napätím 24 V DC a menovitá výkon 23 W poskytuje spoľahlivý zastavovací výkon, zabezpečuje bezpečnosť a presnosť v prevádzke. Brzdový statický krútiaci moment 15 nm a brzdový moment zotrvačnosti 1,35 kg.sq.m.10-4 ďalej zvyšujú jeho brzdový výkon.
Tento motor, ktorý je navrhnutý pre nepretržitú prevádzku, má hodnotenie tepelného odporu triedy F, čo zaisťuje, že vydrží vysoké teploty bez toho, aby sa znížilo výkonnosť. Vďaka svojej prirodzenej metóde chladenia v kombinácii s plne uzavretou ochranou IP65 (s výnimkou penetrácie hriadeľa) je vhodná na použitie v tvrdých prostrediach. Farba čierneho tela, úroveň vibrácií V15 a metóda priameho pripojenia zvyšujú jeho trvanlivosť a ľahké použitie. Metóda inštalácie príruby a excitácie permanentného magnetu uľahčuje integráciu do existujúcich systémov, zatiaľ čo rotácia proti smeru hodinových ručičiek (CCW), ako je zrejmé z predlžovacieho konca hriadeľa motora, poskytuje pri inštalácii flexibilitu.
Prispôsobené tak, aby splnili vaše konkrétne požiadavky
Jednou z kľúčových výhod servoferného motora 130# 1700W 220V s brzdou je jeho prispôsobiteľnosť. Vďaka voliteľným prvkom spätnej väzby môžete riadiť motor tak, aby splnil svoje konkrétne požiadavky na aplikáciu. Či už to potrebujete pre priemyselných robotov, AGV, inteligentnú výrobu, CNC stroje alebo elektroniku 3C, tento motor je možné nakonfigurovať tak, aby poskytoval optimálny výkon. Jeho univerzálnosť a prispôsobivosť z neho robia cenné prínosy pre podniky, ktoré sa snažia vylepšiť svoje aplikácie automatizácie a robotiky.
V spoločnosti Tiger Motion sa zaväzujeme poskytovať vysokokvalitné motorické riešenia, ktoré vyhovujú vyvíjajúcim sa potrebám našich zákazníkov. Náš
motor 130# 1700W 220V Servo Motor s brzdou je dôkazom našej odhodlania k inováciám a dokonalosti. Ak hľadáte spoľahlivý, vysokovýkonný servomotor, ktorý môže posunúť vaše aplikácie na ďalšiu úroveň, nehľadajte ďalej. Kontaktujte nás ešte dnes a získajte viac informácií o našich produktoch a o tom, ako vám môžeme pomôcť dosiahnuť vaše ciele automatizácie.
