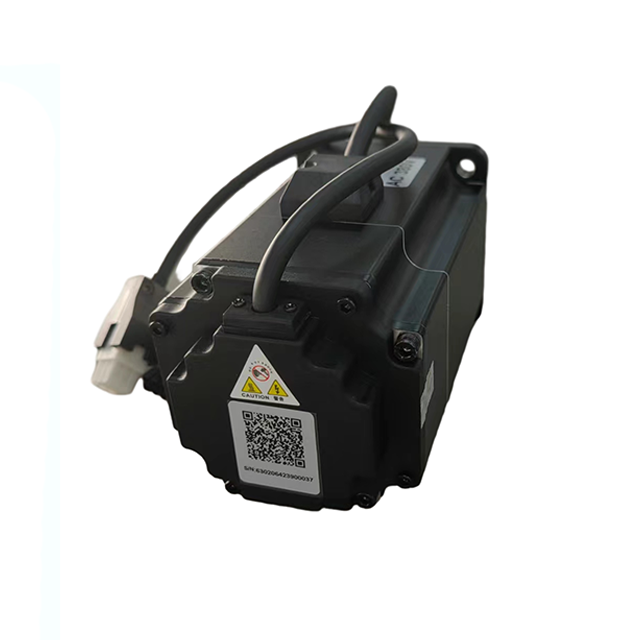

Paigaldusbaas 80 mm 1,0kW sünkroonne servomootor piduriga

Mudel: SM0801R0I30U2HFBQE

Usaldusväärne energiatarnimine kõrge nõudlusega automatiseerimiseks

Kinnitusbaas 80 mm 1,0 kW sünkroonne servomootor koos piduriga on tiigrite lipulaeva lahendus, mis on konstrueeritud vastama moodsa tööstusliku automaatika täpsusele, jõudlusele ja ohutusnõuetele. Kompaktse 80 mm kinnituspõhja ja nimivälise väljundiga 1000W on see servomootor optimeeritud pidevaks tööks keskmise ja kõrge koormusega rakenduste korral. Täielikult suletud, IP65-reitinguga korpuse ja sisseehitatud piduriga kujundatud on see keskkondade jaoks parim valik, mis nõuab täpset positsiooni hoidmist ja tugevat ohutuse jõudlust.

See mudel ühendab suure võimsusega tiheduse dünaamiliste juhtimisfunktsioonidega, muutes selle ideaalseks pakendimasinate, elektrooniliste montaažide, CNC platvormide ja nutikate robotsüsteemide jaoks, mis nõuavad kiiret pöördemomendi reageerimist ja usaldusväärset kiiruse reguleerimist.

Põhjalik tehniline tulemuslikkus

Efektiivsuse tagamiseks on mootoril nimivoolus 380VAC, nimikiirus 3000 R/min ja see võib ohutult töötada kuni 6000 r/min. See annab nimiviisilise pöördemomendi 3,18 n · m ja hetkelise tippmomendi 11,1 n · m - sujuva kiirenduse ja efektiivse ülekoormuse käitlemise tagamiseks.

Täiendavate esiletõstmiste hulka kuulub:

• Nimivool : 3,35 a tipptasemel käitlemisega kuni 12,1 a

• Line tagasi EMF : 59,85 V/KRPM suure efektiivsuse ja täpse kiiruse reguleerimise tagamiseks

• Pöördemomendi koefitsient : 0,99 N · M/A - motojuhtimissilmuste kasutamine

• Liini induktiivsus : 12,3 MH ja liiniresistentsus 2,82 Ω elektrilise stabiilsuse jaoks

• Inertsuse hetk : 2,225 × 10⁻⁴ kg · m² optimeeritud reageerimiseks ja minimaalse ületamise jaoks

Need spetsifikatsioonid kajastavad kõrge ülekoormuse mahutavusega täppis servosüsteemidelt eeldatavat jõudlust, mis toetab rakendusi, mis nõudluse täpsuse, töökindluse ja energia optimeerimise.

Ohutus ja piduri integreerimine

See mudel on varustatud elektromagnetilise piduriga, mis tagab kiire ja turvalise peatumise, eriti olulised vertikaalse koormuse rakendustes või sisselülitamisnõuetes.

Peamised pidurdusfunktsioonid:

• Piduri nimivool : 24 V + 2,4V alalisvool

• Piduri hinnatud võimsus : 8,5 W

• Staatiline piduri pöördemoment : ≥3,2 n · m

• Tagasiside element: valikuline, pakkudes kohanemisvõimet kodeerija või anduripõhistele tagasiside süsteemidele

Pidurimehhanismi integreerimisega servokorpusesse võimaldab see toode tõrkeohutu positsioneerimist, isegi hädaolukorra seiskamise või energia katkestuste all.

Ehitatud tööstuskeskkonda

See servomootor on ehitatud tähelepanu pikaajalisele kasutamisele, jahutamisele ja mehaanilisele ühilduvusele. Selle looduslik jahutussüsteem võimaldab vaikset vähese hooldusega tööt, samas kui F-klassi soojustakistuse hinnang toetab püsivaid jõudlust kõrge temperatuuriga tingimustes.

• Kere värv : must (järjepideva tööstusliku esteetika jaoks)

• Tööaeg : pidev kohustus

• Jahutusmeetod : loomulik konvektsioon

• Ergastusmeetod : püsiv magnet stabiilse pöördemomendi tootmiseks

• Kaitsetase : täielikult suletud, isejahutav IP65 (välja arvatud võlli läbitungimine)

• Ühendusmeetod : otsene ühendus minimaalse ülekande kaotamiseks

• Paigaldusmeetod : ääriku külge kinnitatud disain struktuurilise lihtsuse tagamiseks

• Vibratsioonitase : V15, mehaanilise müra vähendamine ja masina eluea pikendamine

Lisaks järgib pöörlemismeetod standardkonventsioone: vastupäeva pöörlemine (CCW), mida vaadatakse mootori võlli pikendusest, võimaldades süsteemi hõlpsat integreerimist ilma ümbertehnikata.

Kompaktne, kuid võimas

Kaaludes vaid 3,5 kg, saavutab see mootor kõrgema võimsuse ja kaalu suhte. Kompaktne 80 mm kinnitusbaas muudab selle ühilduvaks mitmesuguste masinatega, kus muret tekitatakse ruumipiirangud, ilma et ta tulemuslikkust ohverdaks.

• Mõeldud automatiseeritud tootmisliinidele

• Sobib hästi reduktorite ja planeedi käigukastidega

• Sobib dünaamilise koormuse nihkega moodulmasinate jaoks

Selle tugev pöördemoment ja reageeriv kiirendus muudavad selle eriti tõhusaks mitmeteljeliste liikumiskontrolli ja servomootori rakendustes koos kooderi tagasiside võimalustega.

Las tiigrid toetavad teie liikumisjuhtimisvajadusi

Tiigrid on pühendunud skaleeritavate ja kohandatavate servo-draivilahenduste pakkumisele, mis vastavad järgmise põlvkonna nutika tootmise nõudmistele. Ükskõik, kas kavandate uut süsteemi või uuendate olemasolevat, on meie asjatundlik meeskond valmis abiks tehnilise toe, kohandatud konfiguratsioonide ja konkurentsivõimelise B2B hinnakujunduse alal.

Võtke meiega ühendust täna, et taotleda tehnilisi jooniseid, uurida helitugevuse allahindlusi või rääkida otse meie liikumiskontrolli inseneridega. Partner tiigritega ja avastage tulemuslikkuse erinevus.

Tehnilised näitajad
Hinnatud väljundvõimsus	1000	W
Pooluste arv	10	P
hinnatud pinge	380	Vaktsineerimine
Nimikiirus	3000	r/min
Maksimaalne kiirus	6000	r/min
Hindatud pöördemoment	3.18	Nm
Hetkeline maksimaalne pöördemoment	11.1	Nm
Hinnatud vool	3.35	A (RMS)
Hetkeline maksimaalne vool	12.1	A (RMS)
Joon tagasi EMF	59.85	V/krpm
Pöördemoefitsient	0.99	Nm/a
Inertsimoment	2.225	Kg.㎡.10-4
Joonetakistus	2.82	Ω
Liiniinduktiivsus	12.3	mh
Pidurdatud pinge	24 V+2,4 V	VDC
Piduri hinnatud jõud	8.5	W
Pidurdus staatiline pöördemoment	≥3,2	Nm
Inertsi pidurihetk	/	Kg.㎡.10-4
Kaal	3.5	Kg
Tagasiside element	Valikuline

Funktsionaalsed omadused
Tööaeg	Pidev
Kuumakindlus	F -klass
Kerevärv	Must
Jahutusmeetod	Loomulik jahutus
Vibratsioonitase	V15
Ühendusmeetod	Otseühendus
Paigaldusmeetod	Ääriku paigaldamine
Erutusmeetod	Püsimagnet
Kaitsemeetod	Täielikult suletud, isejahutav IP65 (välja arvatud võlli läbitungimine)
Rotatsioonimeetod	Vastupäeva pöörlemine (CCW), nagu on näha mootorivõlli pikenduse otsast
