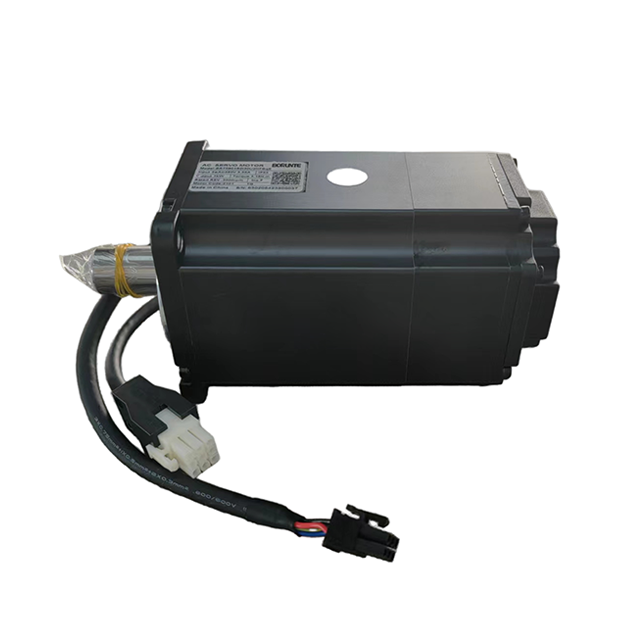

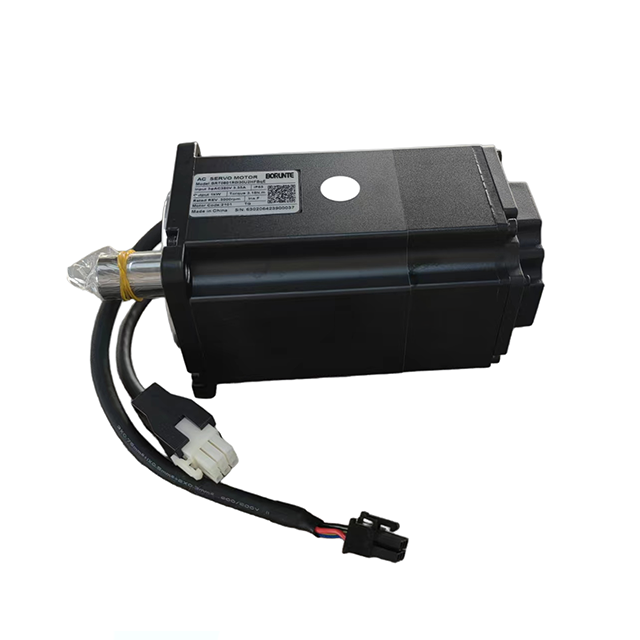

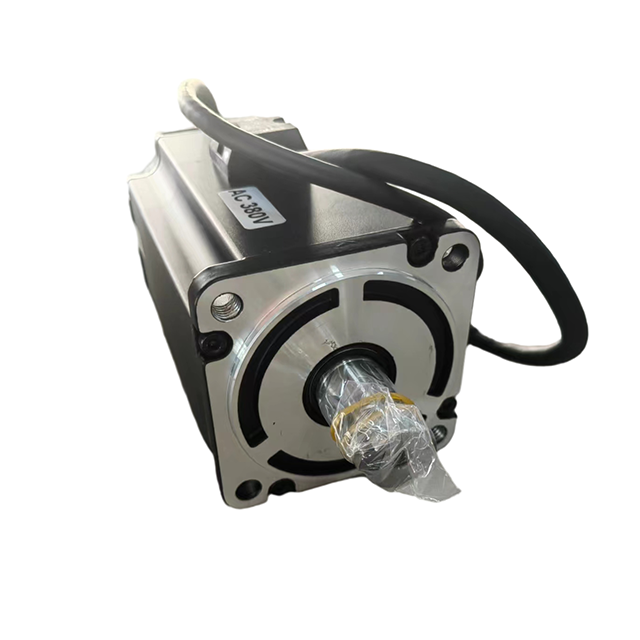

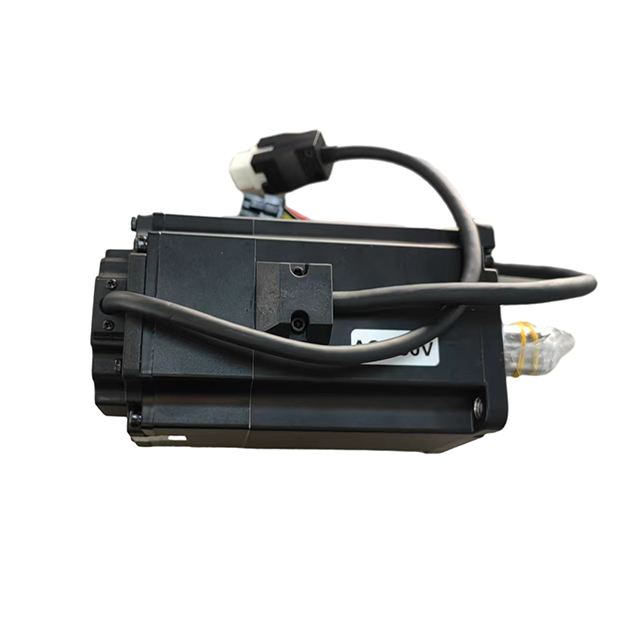

Asennusalusta 80mm 1.0KW synkroninen servomoottori jarrulla

Malli: SM0801R0I30U2HFBqE

Luotettava virransyöttö vaativaan automaatioon

Asennusalusta 80 mm:n 1,0 kW:n synkroninen servomoottori jarrulla on Tigersin lippulaivaratkaisu, joka on suunniteltu täyttämään nykyaikaisen teollisuusautomaation tarkkuus-, suorituskyky- ja turvallisuusvaatimukset. Pienellä 80 mm:n asennusalustalla ja 1000 W:n nimellisteholla tämä servomoottori on optimoitu jatkuvaan toimintaan keskisuurissa ja suurissa kuormitussovelluksissa. Suunniteltu täysin suljetulla, IP65-luokitellulla kotelolla ja sisäänrakennetulla jarrulla, se on huippuvalinta ympäristöihin, joissa vaaditaan tarkkaa asennon pitoa ja vankkaa turvallisuutta.

Tässä mallissa yhdistyvät suuri tehotiheys ja dynaamiset ohjausominaisuudet, mikä tekee siitä ihanteellisen pakkauskoneille, elektroniikkakokoonpanoille, CNC-alustoille ja älykkäille robottijärjestelmille, jotka vaativat nopeaa vääntömomenttivastetta ja luotettavaa nopeuden säätöä.

Kattava tekninen suorituskyky

Tehokkaaksi suunniteltu moottorin nimellisjännite on 380 VAC, nimellisnopeus 3000 r/min ja se voi toimia turvallisesti jopa 6000 r/min. Sen nimellisvääntömomentti on 3,18 N·m ja hetkellinen huippuvääntömomentti 11,1 N·m, mikä varmistaa tasaisen kiihtyvyyden ja tehokkaan ylikuormituksen käsittelyn.

Muita kohokohtia ovat:

• Nimellisvirta : 3,35 A, käsittelyhuippu jopa 12,1 A

• Line back EMF : 59,85 V/krpm korkean hyötysuhteen ja tarkan nopeuden säädön saavuttamiseksi

• Vääntömomenttikerroin : 0,99 N·m/A – mahdollistaa tiukat moottorin ohjaussilmukat

• Linjainduktanssi : 12,3 mH ja linjaresistanssi 2,82 Ω parantavat sähköistä vakautta

• Hitausmomentti : 2,225 × 10⁻⁴ Kg·m² optimoidun vasteen ja minimaalisen ylityksen

Nämä tekniset tiedot heijastavat suorituskykyä, jota odotetaan tarkkuusservojärjestelmiltä, ​​joilla on suuri ylikuormituskapasiteetti ja jotka tukevat sovelluksia, jotka vaativat tarkkuutta, luotettavuutta ja energian optimointia.

Turvallisuuden ja jarrujen integrointi

Tämä malli on varustettu sähkömagneettisella jarrulla, joka varmistaa nopean ja varman pysähtymisen, mikä on erityisen tärkeää pystysuorassa kuormituksessa tai virrankatkaisuvaatimuksissa.

Jarrujen tärkeimmät ominaisuudet:

• Jarrujen nimellisjännite : 24V + 2,4V DC

• Jarrujen nimellisteho : 8,5 W

• Staattinen jarrumomentti : ≥3,2 N·m

• Palauteelementti: Valinnainen, mahdollistaa mukauttavuuden enkooderi- tai anturipohjaisiin palautejärjestelmiin

Integroimalla jarrumekanismin servokoteloon tämä tuote mahdollistaa virheettömän paikantamisen myös hätäpysäytysten tai sähkökatkosten yhteydessä.

Rakennettu teollisuusympäristöihin

Tämä servomoottori on rakennettu huomioiden pitkäaikainen käyttö, jäähdytys ja mekaaninen yhteensopivuus. Sen luonnollinen jäähdytysjärjestelmä mahdollistaa hiljaisen ja vähän huoltoa vaativan toiminnan, kun taas luokan F lämmönkestävyysluokitus tukee jatkuvaa suorituskykyä korkeissa lämpötiloissa.

• Rungon väri : Musta (yhdenmukaisen teollisen estetiikan saavuttamiseksi)

• Työajat : Jatkuva työvuoro

• Jäähdytysmenetelmä : Luonnollinen konvektio

• Herätysmenetelmä : Kestomagneetti vakaan vääntömomentin tuotantoon

• Suojaustaso : Täysin suljettu, itsestään jäähdyttävä IP65 (pois lukien akseliläpivienti)

• Kytkentätapa : Suora yhteys minimaaliseen lähetyshäviöön

• Asennusmenetelmä : Laippakiinnitteinen rakenne yksinkertaisen rakenteen vuoksi

• Tärinätaso : V15, vähentää mekaanista melua ja pidentää koneen käyttöikää

Lisäksi pyörimismenetelmä noudattaa vakiokäytäntöjä: pyöriminen vastapäivään (CCW) moottorin akselin jatkeesta katsottuna, mikä mahdollistaa helpon järjestelmän integroinnin ilman uudelleensuunnittelua.

Kompakti mutta tehokas

Tämä vain 3,5 kg painava moottori saavuttaa erinomaisen teho-painosuhteen. Kompakti 80 mm:n asennusalusta tekee siitä yhteensopivan useiden koneiden kanssa, joissa tilan rajoitteet ovat huolestuttavia, suorituskyvystä tinkimättä.

• Suunniteltu automatisoiduille tuotantolinjoille

• Sopii hyvin reduktoreihin ja planeettavaihteistoihin

• Soveltuu modulaarisille koneille, joissa on dynaamisia kuormansiirtoja

Sen vankka vääntömomentti ja herkkä kiihtyvyys tekevät siitä erityisen tehokkaan moniakselisissa liikkeenohjauksissa ja servomoottorisovelluksissa, joissa on anturin palautevaihtoehtoja.

Anna Tigersin tukea liikkeenhallintatarpeitasi

Tigers on sitoutunut tarjoamaan skaalautuvia, mukautettavia servokäyttöratkaisuja, jotka vastaavat seuraavan sukupolven älykkään valmistuksen vaatimuksiin. Suunnitteletpa uutta järjestelmää tai päivität olemassa olevaa, asiantuntijatiimimme on valmis auttamaan teknisen tuen, räätälöityjen kokoonpanojen ja kilpailukykyisen B2B-hinnoittelun kanssa.

Ota meihin yhteyttä tänään ja pyydä teknisiä piirustuksia, tutustu volyymialennuksiin tai keskustele suoraan liikkeenohjausinsinööriemme kanssa. Tee yhteistyötä Tigersin kanssa ja löydä suorituskyvyn ero.

Tekniset indikaattorit
Nimellislähtöteho	1000	W
Napojen lukumäärä	10	P
nimellisjännite	380	VAC
Nimellisnopeus	3000	r/min
Suurin nopeus	6000	r/min
Nimellisvääntömomentti	3.18	Nm
Välitön maksimivääntömomentti	11.1	Nm
Nimellisvirta	3.35	A(rms)
Hetkellinen maksimivirta	12.1	A(rms)
Line back EMF	59.85	V/krpm
Vääntömomenttikerroin	0.99	Nm/A
Hitausmomentti	2.225	Kg.㎡.10-4
Linjan vastus	2.82	Ω
Linja-induktanssi	12.3	mH
Jarrujen nimellisjännite	24V+2,4V	VDC
Jarrujen nimellisteho	8.5	W
Jarrujen staattinen vääntömomentti	≥3.2	Nm
Jarrujen hitausmomentti	/	Kg.㎡.10-4
Paino	3.5	Kg
Palauteelementti	Valinnainen

Toiminnalliset ominaisuudet
Työajat	Jatkuva
Lämmönkestävyys	Luokka F
Rungon väri	Musta
Jäähdytysmenetelmä	Luonnollinen jäähdytys
Tärinätaso	V15
Yhteysmenetelmä	Suora yhteys
Asennusmenetelmä	Laipan asennus
Herätysmenetelmä	Kestomagneetti
Suojausmenetelmä	Täysin suljettu, itsestään jäähtyvä IP65 (paitsi akseliläpivienti)
Kiertomenetelmä	Kierto vastapäivään (CCW) moottorin akselin jatkepäästä katsottuna
